Teleruptor 8-230Vuc 2NO 16A electronisch

IMPULSSCHAKELAAR ES12-200-UC
Technische gegevens blz. 11-15.
Behuizing voor handleiding GBA14
zie toebehoren deelcataloog Z.

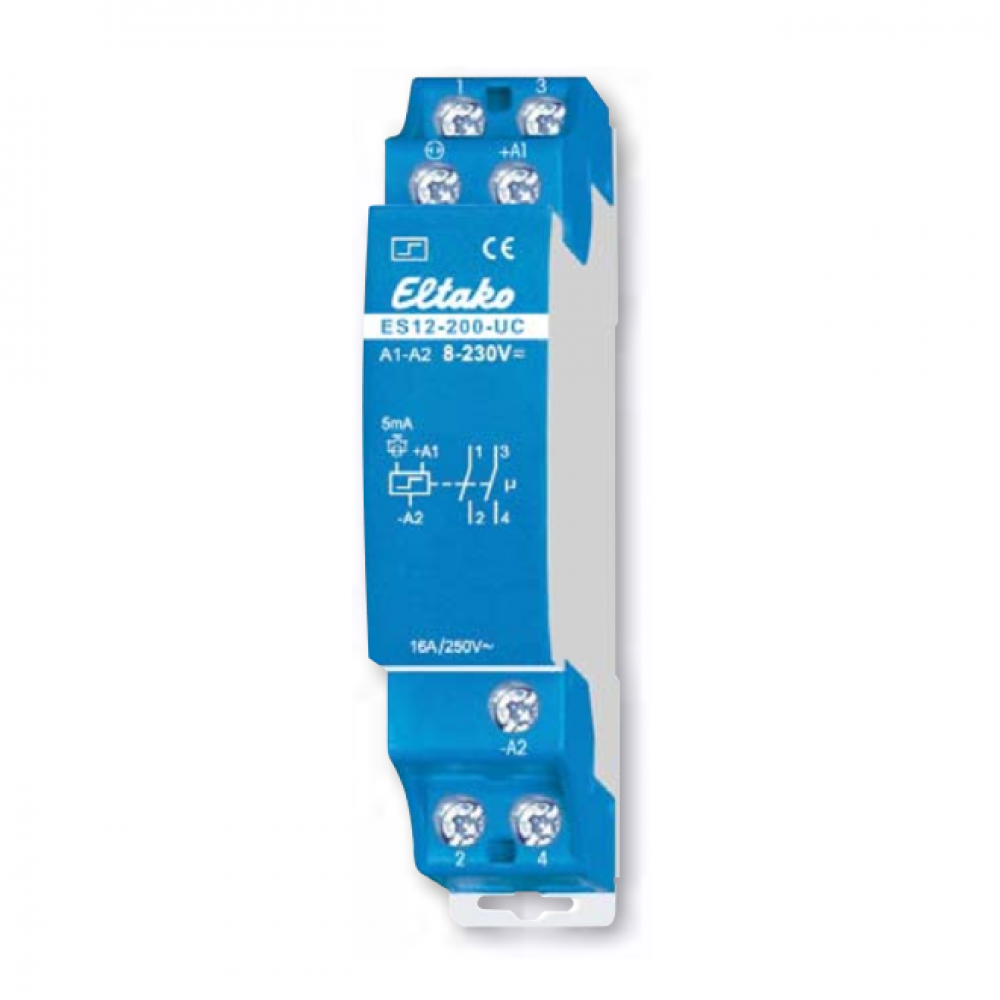

ES12-200-UC
2 NO contacten potentiaalvrij 16 A/250 V AC, 230 V LED lampen tot 600 W, gloeilampen 2000 W.
Geen stand-by verlies.
Modulair toestel voor montage op Din-rail DIN-EN 60715 TH35.
1 module = 18 mm breed, 58 mm diep.
Ofwel universele stuurspanning 8..230 V UC op de stuuringang +A1/-A2
of 230 V met een stroom naar de verklikkerlampjes tot 5 mA aan de stuuringang (L)/-A2 (N).
Het gelij ktij dig gebruik van twee potentialen aan de stuuringangen is niet toegestaan.
Zeer gering schakelgeluid.
Geen continue stroomvoorziening nodig, dus ook geen stand-by verlies.
De modernste hybridetechniek verenigt de voordelen van een onverslij tbare electronische aansturing met
een hoog schakelvermogen van speciale relais.
Dankzij het gebruik van een bistabiel relais ontstaat er geen spoelvermogenverlies noch opwarming
zelfs bij ingeschakelde toestand.
Het relaiscontact kan bij de ingebruikname open of gesloten zij n en synchroniseert zichzelf bij het eerst-
volgende contact.
De klemmenaansluiting is identiek aan deze van de elektromechanische impulsschakelaar S12-200-.
Maximale stroom van 16 A bij 230 V als som over de beide contacten.
Indien deze impulsschakelaar zich in een stroomkring bevindt welke door een veldvrije schakelaar
FR12-230V bewaakt wordt, heeft deze geen bij komende grondlast nodig. De bewakingsspanning van
de FR12-230V moet echter op 'max' gezet worden.
